ロックタイプスプリュー

ゆるみ止め効果を高めたスプリューです。

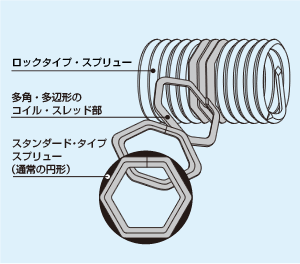

スプリューコイルの中央部に数巻の山形グリップを形成してあり、グリップのスプリング作用でおねじをしっかり締め付け保持します。
激しい振動や衝撃によるねじのゆるみを防止します。

スプリュー・スパイラル・タップ

ロックタイプスプリュー仕様 （トルク値はMIL規格に準拠）

並　　目　　ね　　じ　　用
サイズ
ロッキング・トルク
1回目の締め込み
途中の 負荷トルク
戻し・トルク
15回ボルトを抜き差し
した時の負荷トルク
N・m kg・m N・m kg・m

M3×0.5

0.45

0.046

0.1

0.010

M4×0.7

0.9

0.092

0.15

0.015

M5×0.8

1.6

0.163

0.3

0.031

M6×1

3

0.306

0.4

0.041

M8×1.25

6

0.612

0.8

0.082

M10×1.5

10.5

1.07

1.4

0.143

M12×1.75

15.5

1.58

2.1

0.214

M14×2

23.5

2.39

3

0.306

M16×2

31.5

3.21

4.2

0.428

M18×2.5

42

4.28

5.5

0.561

M20×2.5

54

5.50

7

0.714

M22×2.5

67.5

6.88

9

0.918

M24×3

80

8.15

10.5

1.07
細　　目　　ね　　じ　　用
サイズ
ロッキング・トルク
1回目の締め込み
途中の 負荷トルク
戻し・トルク
15回ボルトを抜き差し
した時の負荷トルク
N・m kg・m N・m kg・m

M10×1

10.5

1.07

1.4

0.143

M10×1.25

10.5

1.07

1.4

0.143

M12×1.25

15.5

1.58

2.1

0.214

M12×1.5

15.5

1.58

2.1

0.214

M14×1.5

23.5

2.39

3

0.306

M16×1.5

31.5

3.21

4.2

0.482

M18×1.5

42

4.28

5.5

0.561

M20×1.5

54

5.50

7

0.714

M22×1.5

67.5

6.88

9

0.918

M36×3

136

13.8

17.5

1.78































※ユニファイねじのロックタイプスプリューも常備在庫しております。
